Пути модернизации системной платы компьютера

Страница 1

Залогом эффективной работы персонала банка является обеспечение рабочих мест качественными техническими средствами, с помощью которых можно проводить расчеты, подготавливать отчётную документацию. Очевидно, что для сотрудников банка, как и для всех других офисных сотрудников, главным техническим компонентом является персональный компьютер.

Основной составляющей любого персонального компьютера является системная (материнская) плата. Материнская плата — это сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера (см. рисунок 20) (центральный процессор, контроллер ОЗУ и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода). Как правило, материнская плата содержит разъёмы (слоты) для подключения дополнительных контроллеров, для подключения которых обычно используются шины USB, PCI и PCI-Express.

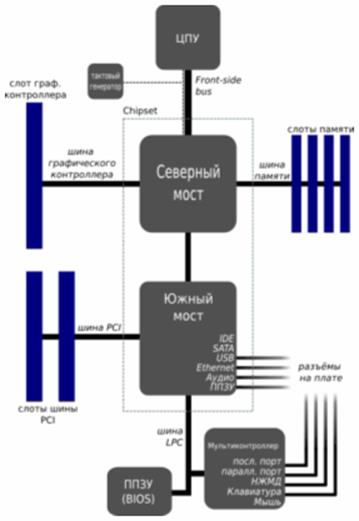

Рисунок 20 – Компоненты системной платы

Системная плата - это главная и самая большая печатная плата в вычислительной машине. По сложности изготовления самой печатной платы такие платы отстают лишь от самых ультрасовременных графических ускорителей. Типичная материнская плата построена на базе четырех-шестислойной текстолитовой печатной платы. Использование многослойных плат позволяет при сохранении стандартных размеров развести различные электрические цепи таким образом, чтобы их взаимовлияние было минимальным. По тем слоям, которые находятся в глубине платы, разводятся цепи питания и заземления, а по прочим,

включая верхний и нижний - собственно сигнальные цепи.

Основные компоненты, установленные на материнской плате:

- Центральный процессор (ЦПУ).

- Набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов».

- Северный мост («англ. Northbridge»), MCH (Memory controller hub), системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: оперативное запоминающее устройство (ОЗУ), графический контроллер.

Для подключения ЦПУ к системному контроллеру могут использоваться такие FSB-шины, как Hyper-Transport и SCI.

Как правило, к системному контроллеру подключается ОЗУ. В таком случае он содержит в себе контроллер памяти. Таким образом, от типа применённого системного контроллера обычно зависит максимальный объём ОЗУ, а также пропускная способность шины памяти персонального компьютера. Но в настоящее время имеется тенденция встраивания контроллера ОЗУ непосредственно в ЦПУ (например, контроллер памяти встроен в процессор в AMD K8), что упрощает функции системного контроллера.

В качестве шины для подключения графического контроллера на современных материнских платах используется PCI Express. Ранее использовались общие шины (ISA, VLB, PCI) и шина AGP.

- Южный мост («англ. Southbridge»), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).

Как правило, северный и южный мосты реализуются в виде отдельных СБИС, однако существуют и одночиповые решения. Именно набор системной логики определяет все ключевые особенности материнской платы и то, какие устройства могут подключаться к ней.
